OHAUS AVD7 Teraziler için Yardımcı Ekran

OHAUS AVD7 Teraziler için Yardımcı Ekran

RS232 bağlantısı bulunan serilerde kullanılabilir.

Ambalajın açılması

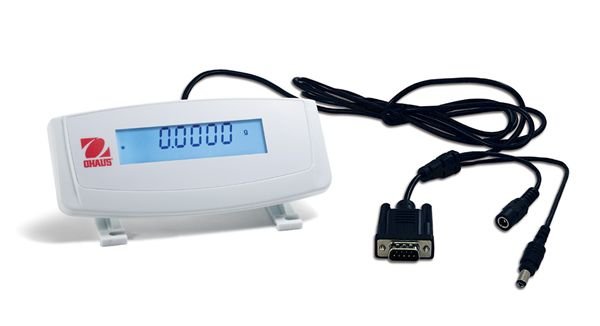

Yardımcı Ekran kitini dikkatli bir şekilde ambalajından çıkarın. Paket şunları içermelidir:

*Ekli kablo ile Yardımcı Ekran

*Montaj braketleri (2)

*Kullanma kılavuzu

Kurulum

1. Yardımcı Ekranınızın model numarasının terazinize uygun olduğunu onaylayın (aşağıdaki tabloya bakın).

2. Terazinin fişini çekin.

3. TA, TAJ, SP, SPJ ve SE Modelleri için: Yardımcı Ekrandan gelen kabloyu terazideki Seçenek Portuna bağlayın.

Gücü Teraziye yeniden bağlayın.

4. PA, PAJ, PX ve PR Modelleri için: Yardımcı Ekrandan gelen RS232 ve güç kablolarını terazinin arkasındaki yuvalara bağlayın. Ardından AC adaptöründen gelen güç kablosunu Yardımcı Ekranın kablosundaki yuvaya bağlayın. Gücü teraziye yeniden bağlayın.

5. Yardımcı Ekranı istediğiniz konuma yerleştirin.

6. Teraziyi açın ve parametreleri aşağıdaki gibi yapılandırmak için terazinin RS232 alt menüsüne girin:

Baud rate: 2400, Parity: 7 None, Stop Bit: 2, Handshake: None.

7. Yardımcı Ekran otomatik olarak çalışır.

İletişim kesilirse, Yardımcı Ekran ile bağlantıyı geri yüklemek için teraziyi kapatıp açın.

Ekran Montaj ve Yerleştirme Seçenekleri

Masa üstü yerleştirme:

Ekran, ek donanım olmadan düz bir yüzeye yerleştirilebilir.

Doğrudan duvara montaj:

Ekran, iki vida (dahil değildir) kullanılarak bir duvara monte edilebilir.

Ekranın arkasındaki deliklere uyan uygun boyutta vidaları seçin.

Braket duvara montaj/masa montajı:

İki montaj braketini takın. Ekranı duvarda veya masada istediğiniz yere konumlandırın.

Not: Montaj dirseklerini takarken, yuvarlak pimleri ekranın arkasındaki deliklere sokun ve ardından her bir desteği kaydırarak yerine kilitleyin. Optimum görüş açısı sağlamak için montaj braketleri iki farklı yönde takılabilir.
