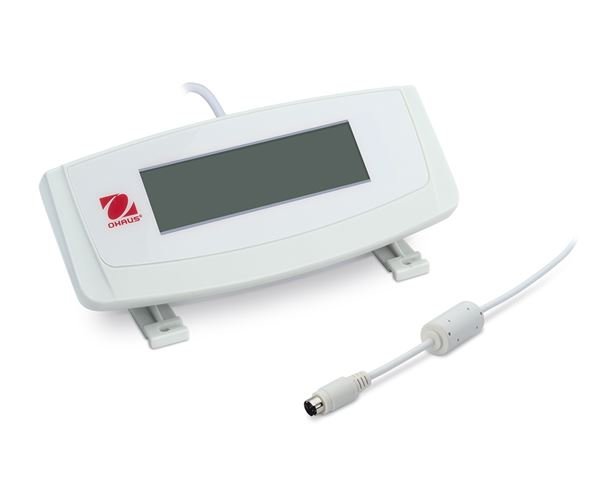

OHAUS TAD7-S Teraziler için Yardımcı Ekran

OHAUS TAD7-S Teraziler için Yardımcı Ekran

Bu Yardımcı Ekran, OHAUS Scout STX, SPX, SKX ve SJX serisi ürünlerle kullanım içindir.  MiniDIN port bağlantısı olan serilerde kullanılabilir.

KİT İÇERİĞİ

●Yardımcı Ekran (TAD7-S)

●Montaj Braketleri (2)

●Kullanım klavuzu

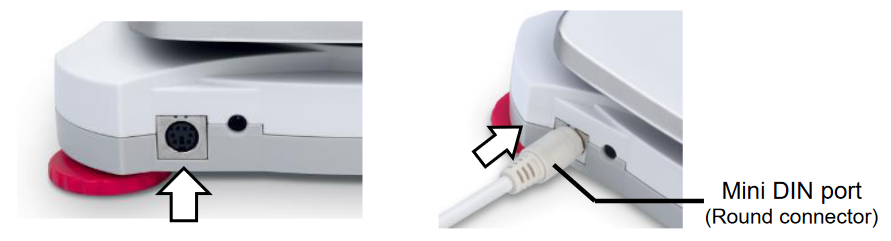

1.Arayüz modülünü, gösterildiği gibi terazinin arka tarafında bulunan mini DIN portuna (yuvarlak konektör) takın. Bu işlem sırasında lütfen terazinin kapalı olduğundan emin olun.

Notlar:

●Lütfen yuvarlak konektör üzerindeki küçük üçgen işaretinin (▲) altta olduğundan emin olun ve ardından fişi takın.

●Modelinizin görünümü farklı olabilir

2.Yardımcı Ekran otomatik olarak çalışır.

İletişim kesilirse, teraziyi kapatın ve yardımcı ekranın yuvarlak konektörünün teraziye düzgün şekilde takıldığından emin olun. Ardından Yardımcı Ekran ile bağlantıyı yeniden kurmak için teraziyi açın.

Ekran Montaj ve Yerleştirme Seçenekleri

Masa üstü yerleştirme:

Ekran, ek donanım olmadan düz bir yüzeye yerleştirilebilir.

Doğrudan duvara montaj:

Ekran, iki vida (dahil değildir) kullanılarak bir duvara monte edilebilir.

Ekranın arkasındaki deliklere uyan uygun boyutta vidaları seçin.

Braket duvara montaj/masa montajı:

İki montaj braketini takın. Ekranı duvarda veya masada istediğiniz yere konumlandırın.

Not: Montaj dirseklerini takarken, yuvarlak pimleri ekranın arkasındaki deliklere sokun ve ardından her bir desteği kaydırarak yerine kilitleyin. Optimum görüş açısı sağlamak için montaj braketleri iki farklı yönde takılabilir.
