Premex Solution GMBH Avalon Serisi Yüksek Basınçlı Reaktör (60/100 ml - 200/250/480 bar)
Premex Solution GMBH Avalon Serisi Yüksek Basınçlı Reaktör
(60/100 ml - 200/250/480 bar)

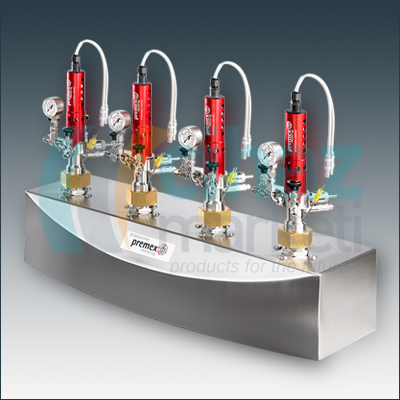

Zarif, çarpıcı ve etkileyici,
modern paralel sistem "avalon" dışarıdan böyle görünüyor. Ancak iç
değerler de ikna edici: "avalon" dört küçük otoklavına
ısıtılabildikleri için çok fazla özgürlük veriyor, birbirinden bağımsız olarak
soğutulur ve kontrol edilir.
Tabanda, bağımsız ısıtma
ünitelerine sahip dörtlü bir şasi, öne çıkan özelliklerinden biridir. Dört
eksiksiz "andorra" otoklav ünitesi, ısıtma/soğutma elemanınızdan
çıkarılabilir. Burada modül olarak kullanılan "andorra" ile
"avalon" aynı zamanda bir otoklav kapağının tüm isteklerini tam
entegre bir mıknatıs geçişi, bir mikromotor, gaz bağlantıları ve güvenlik
özellikleri ile güvenle birleştirir. ve termokupllar otoklav kasasının arkasında
bulunur.
Yüksek Basınç Sistemi Avalon
Burada, size küçük otoklav
ailesi olan A-line'da sunduğumuz, oldukça çevik bir yüksek basınçlı reaktör
serisi yarattık. A-line (andorra, apart, avalon, avalon plus), seri sistemler
veya seri halinde dört, sekiz veya daha fazla otoklavın çoklu versiyonları söz
konusu olduğunda bir el sunar. Küçük otoklavlar birbirinden bağımsız olarak
ısıtılabilir, soğutulabilir veya kontrol edilebilir.
Genel Özellikler
-
Nominal hacim ml: 4 x 60, 4 x 100
-
Çalışma hacmi ml: 20-40, 40-60
-
Çalışma basıncı çubuğu: 200, 280, 480
-
Çalışma sıcaklığı °C: 200, 250, 300
-
Malzeme WNr. 200 barda 1.4435 - WNr. 250 barda 2.4602 - WNr. 280 barda 1.4980
-
Kilit olarak rakor somunu M48 x1,5 mm, şapkalar arası genişlik SW55
-
Çift contalı: O-ring ve metalden metale orta conta (kesme halkası).
-
Reaktör kapağı 20 Ncm torklu manyetik karıştırıcı sürücü ve entegre mikromotor
24V/DC
-
0-1'300 dev/dak bilyalı yatakla, 0-1'200 dev/dak düz yatakla çıkış hızı.
-
Gaz beslemesi için düzenleyici kapatma vanası
-
Basınç tahliyesi için düzenleyici kapatma valfi
-
Numune almak için daldırma tüplü düzenleyici kapatma vanası
-
Kimyasal versiyonda basınç göstergesi
-
Patlama diski ile donatılmış patlama diski tutucusu
-
ø 3 mm'lik termokupl için daldırma borusu (termokuplsuz)
-
Sıcaklık sensörü Pt100 veya K tipi uygun
-
Karıştırma elemanı: gaz besleme karıştırıcısı ø 18 x 64 mm
-
Sıvı veya elektrikli ısıtma
-
Kontrol ünitesi ordino CS400, ayrı küçük reaktörler için mükemmel bir
tamamlayıcıdır.
Varyantlar / Özellikler
4 ünite için multiversiyon
olarak reaktör sistemi avalon. 8 veya daha fazla ünite talep üzerine paralel
olarak çalıştırılır.
Basınç kademeleri: Malzeme
seçimine bağlı olarak 200, 250 veya 480 bar.
Sıcaklık kademeleri °C:
malzeme seçimine bağlı olarak 200, 250, 300.
Islak parçalar için malzeme
WNr.: 1.4435 (AISI 316L), 2.4602 (HC22) ve 1.4980 (AISI 660) standarttır. Talep
üzerine Hastelloy C276, B3 veya titanyum boyutu 2 versiyonları.
Otoklav kabı çift
sızdırmazdır: bir kez üst bölgede Viton, EPDM veya Kalrez'den yapılmış bir
O-ring ile ve altta metal-metal orta conta (kesme halkası) ile.
Ortam sıcaklığını ölçmek için
daldırma borusundaki Pt1000, K tipi veya N tipi sıcaklık sensörü (teslimat
kapsamına dahil değildir).
Kilitleme somunu SW12 mm
açılarak, içinin temizlenmesi veya yatak değişimi için çıkış mili
çıkarılabilir. Kullanılan ortama veya malzemeye bağlı olarak bilyalı rulmanlar
veya düz rulmanlar kullanılır.
İki farklı ısıtma sistemi
sunulmaktadır. Elektrikli veya yağ ısıtmalı bir sistem (çift ceket)
seçebilirsiniz. Giriş ve çıkış M16 x 1 mm olan ikincisi.
Yapılandırma
Tek kasada 2 ila 6 reaktör ile
özelleştirilmiş konfigürasyon
Otomatik valfli gaz paneli,
kütle akış kontrolörleri vb.
Farklı çerçevelerde mevcuttur,
örneğin mobil çerçeve
Reaktör Kabı ve Kapağı
Boşaltma veya temizleme amaçlı
çıkarılabilir kaplar.
Rakor somunlu basit ve
güvenilir kapatma
Farklı malzemeler mevcuttur
Sızdırmazlık Türü
Kimya ve basınç/sıcaklık
özelliklerine bağlı olarak farklı tipte contalar mevcuttur.
- O-ring (FKM/Viton,
FFKM/Karez, vb.)
- Yüksek sıcaklık versiyonları
için: gümüş veya grafit düz conta
Bağlantılar, Vanalar ve Bağlantı Parçaları
Her otoklavı ihtiyaçlarınıza
göre yapılandırıyoruz. Temel yapılandırma şunları içerir:
- Gaz girişi ve çıkışı
- Örnekleme için diptüp
- Pt-100 veya termokupllu
termovel
- Manometre
- SITEC patlama diski tutucusu
+ patlama diski
- Swagelok veya SITEC valfleri
dahil
- Opsiyonel: yüksek sıcaklık
versiyonu
Isıtmak ve Soğutmak
Her reaktör için bağımsız
ısıtma/soğutma ile iki versiyon mevcuttur:
- Selenoid valfli elektrikli
ısıtma + soğutma bobini
- Harici termostatik banyo ile
bağlantı için çift kabuk
Karıştırma Motoru ve Manyetik Kaplin
24 veya 48VDC Maxon motorlu 20 - 50 Ncm
tipi Miniroyal manyetik kaplin
Kolay sökülebilen farklı tipte
rulmanlar: krom çelik ve hibrit bilyalı rulmanlar, teflon/grafit kaymalı
rulmanlar
Karıştırma hızı 0 - 1500 rpm
Karıştırma hızı ölçümü
Kontrol Sistemleri
Kontrol sistemleri için
bağımsız bir kontrolör veya gelişmiş bir proses kontrol sistemi arasında seçim
yapabilirsiniz:
- CS400 kontrolör ve PC +
Dizanta yazılımı
Özelleştirilmiş Yapılandırma ve Seçenekler
Her reaktörü müşteri
özelliklerine göre yapılandırıyoruz. Bu, tasarım basıncı ve sıcaklığının,
malzeme seçiminin, bağlantıların miktarı ve tipinin, ekstra seçeneklerin siz
araştırma yapanların ihtiyaçlarına göre uyarlanabileceği anlamına gelir.
- Korozyona dayanıklı
metallerde (Hastelloy, Inconel, Incoloy vb.) reaktör, manyetik bağlantı ve
ıslak parçalar
- Teflon / cam astarlar
- Farklı karıştırıcılar
mevcuttur: gaz enjeksiyonlu karıştırıcı, çapraz bıçaklı karıştırıcı, ankrajlı
karıştırıcı vb
