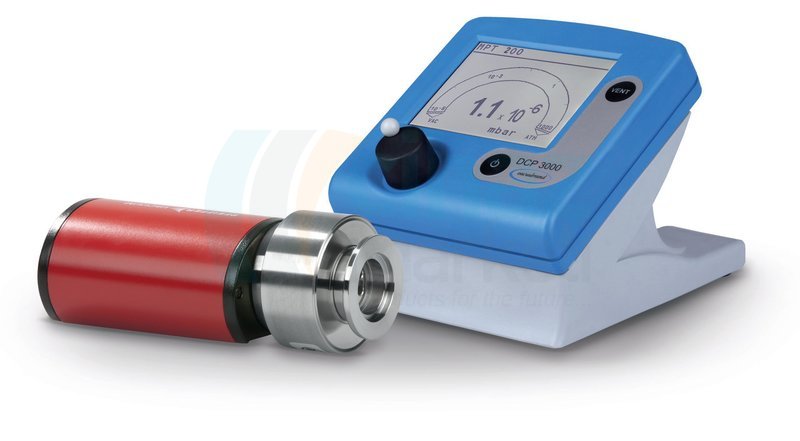

Vacuubrand DCP 3000 + MPT Vakum Görüntüleyici
Vacuubrand DCP
3000 + MPT Vakum Görüntüleyici
Tam elektronik vakum ölçüm
cihazı DCP 3000, mekanik sağlamlığı, ölçüm doğruluğu ve güvenilirliği ile hem
çok yönlü hem de belirleyicidir. Büyük, aydınlatmalı ekran, kullanımı kolay bir
döner kontrol aracılığıyla tüm bağlı sensörlerin ölçülen değer görüntüsünü
sağlar. DCP 3000'e sekiz adede kadar vakum sensörü (her tip VSK 3000 / VACUU ·
VIEW ve VSP 3000 / VACUU · VIEW genişletilmiş) bağlanabilir. Ölçüm doğrudan
uygulama üzerinde gerçekleştirilebilir. DCP 3000, bir bağıl basınç ölçümüne
(referans sensör VSK 3000) ve ayrıca harici bir valf üzerindeki açma ve kapama
noktalarını belirleyerek basınca bağlı anahtarlama noktalarında çalışmayı
mümkün kılar. Vakum ölçüm cihazı, 32.000'e kadar ölçüm noktasına sahip bir veri
kaydedici olarak da kullanılabilir. Veriler, seri arayüz (RS 232C) üzerinden
okunur.
Atmosferik basınçtan yüksek
vakuma (5 x 10-9 mbar) kadar olan ölçümler için, kombine termal iletkenlik ve
soğuk katot ölçüm tüpü (Pirani / Penning) MPT'ye sahip vakum ölçüm cihazı DCP
3000 mevcuttur. Lütfen alternatif ürünümüz olan VACUU · VIEW genişletilmiş
olduğuna da dikkat edin.
Genel Özellikler
- Doğrudan sistem üzerinde
ölçümler için harici vakum sensörlerini bağlamak için vakum ölçüm cihazı
- Referans sensörlerle bağıl
basınç ölçümü (VSK 3000)
- 32000 ölçüm noktasına kadar
veri kaydedici işlevi (RS 232C)
- Termal iletkenlik ve soğuk
katot ölçüm ilkelerinin (Pirani / Penning) kombinasyonu aracılığıyla atmosferik
basınçtan yüksek vakuma (5 x 10-9 mbar) kadar geniş ölçüm aralığı
|
Teknik Özellikler
|
Birim
|
DCP 3000 + MPT
|
|
Vakum
sensörü
|
|
MPT 200
|
|
Vakum sensörünün
kablo uzunluğu
|
m
|
2
|
|
Üst
ölçüm sınırı
|
mbar /
torr
|
1 x
10 3 / 7,5 x 10 2
|
|
Alt
ölçüm sınırı
|
mbar /
torr
|
5
x 10-9 / 3.7 x 10-9
|
|
Ölçüm
prensibi
|
|
Birleşik
termal iletkenlik (Pirani) / soğuk katot (Penning)
|
|
Ölçüm
doğruluğu
|
|
1
x 10-8 - 2 x 10-3 mbar: + -% 25; 2 x
10 -3 -10 mbar + -% 10; 10 - 100 mbar: + -% 30; 100 -
1000 mbar: + -% 50
|
|
Ortam
sıcaklığı aralığı (çalışma)
|
° C
|
10 - 40
|
|
Ortam
sıcaklığı aralığı (saklama)
|
° C
|
-10 -
60
|
|
Maks.
Alan sayısı ortam sıcaklığı sürekli çalışma / kısa süreler için
|
° C
|
40/80
|
|
Dış
gövde malzemesi
|
|
İyi
kimyasal dirence sahip sağlam plastik gövde
|
|
Koruma
sınıfı
|
|
IP 20
|
|
Ön
tarafın koruma sınıfı (ayrıca yerleşik versiyon)
|
|
IP 42
|
|
Maks.
Alan sayısı VACUU · BUS ® için güç (24V DC)
|
|
4 A
|
|
Harici güç
kaynağının kablo uzunluğu
|
m
|
2
|
|
Arayüz
|
|
RS 232C
|
|
Boyutlar
(U x G x Y)
|
mm
|
144 x
124 x 114
|
|
Ağırlık
|
kilogram
|
0.44
|
Sağlanan
Öğeler; Harici vakum sensörlü MPT vakum ölçer,
çalışmaya hazır, duvar prizi güç kaynağı ve kılavuzu ile.
